Tabelle manubri con MISURE REALI

Messaggio » 15/02/2015, 12:02

Era un pò che ci lavoravo e ieri ho concluso il lavoro...ho elaborato un foglio excel nel quale ho inserito le misure dei principali manubri che possono essere utilizzati sulla duke in luogo di quello di serie. Ovviamente ho inserito solo i manubri che ho potuto direttamente misurare io o di cui i produttori forniscano le misure. Nelle tabelle trovate i manubri STRADALI (non ho inserito manubri crossistici) dei marchi PBR e Renthal(linea "fatbar"), quest'ultima per altro produttrice di molti dei manubri rimarchiati Ktm nel catalogo Powerparts. A corredo ho inserito le misure del manubrio di serie della Duke 4, del Rizoma Ma005 in mio possesso(queste 2 misurate da me personalmente) e quelle del manubrio arancione del catalogo Power parts

Le tabelle sono 3, e sono organizzate dai valori più elevati ai più bassi , ognuna per una misura, ovvero larghezza, altezza e piega.

Il metodo da me usato per la misurazione del Rizoma e del manubrio di serie è lo stesso usato da Pbr e Renthal, descritto in questa immagine

Immagine

ovvero l'unico preciso, e la misurazione è sempre presa dai centri dei tubolari.
Ricordatevi sempre che, ovviamente, ruotando il manubrio tali misure possono variare, ma per avere un riscontro oggettivo delle differenze fra un prodotto e l'altro, tutte le misurazioni seguono questa metodica.

Per quanto riguarda il manubrio arancione, per il quale Ktm riporta la misura ma non dal centro dei tubolari, la stessa è stata adeguata seguendo questo parametro(sottraendo quindi metà diametro dei tubolari alle estremità da 22 e al centro da 28) e quindi la troverete differente rispetto a quella che si trova in varie tabelle online.

Spero di aver fatto cosa gradita, che tolga dubbi a chi(come me) ancor'oggi non ha trovato la quadratura del cerchio con il manubrio.

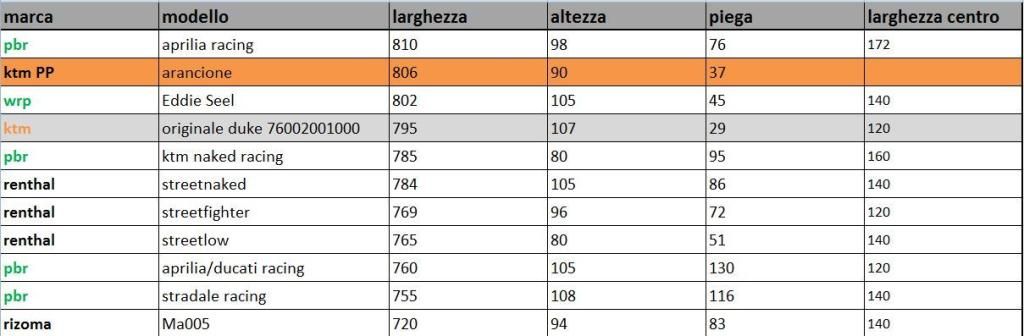

LARGHEZZA
Immagine

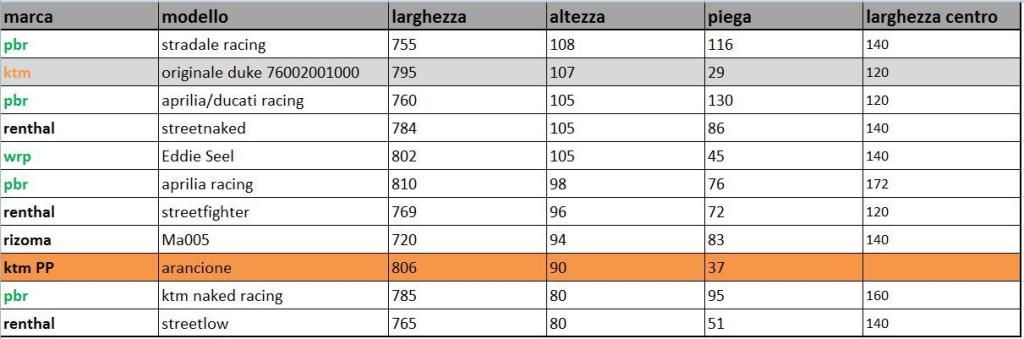

ALTEZZA(può dipendere sia dall'inclinazione verso l'alto delle estremità, che da quanto sale il manubrio rispetto i riser)
Immagine
PIEGA(valore maggiore=manubrio più chiuso verso il pilota - valore minore=manubrio più aperto tipo cross)
Immagine

:wink:
Ultima modifica di neeko72 il 24/02/2015, 10:41, modificato 1 volta in totale.

Kolo
Avatar utente

Messaggi: 543
Iscritto il: 29/12/2014, 14:21

Re: Tabelle manubri con MISURE REALI

Messaggio » 15/02/2015, 13:11

Complimenti neeko!!Bel lavoro!!


Inviato dal mio iPhone utilizzando Tapatalk

Dany690

Messaggi: 91
Iscritto il: 27/02/2014, 13:36

Re: Tabelle manubri con MISURE REALI

Messaggio » 16/02/2015, 7:26

Molto interessante Complimenti, e grazie

Andrea De Vecchi
Avatar utente

Messaggi: 383
Iscritto il: 14/11/2014, 11:58
Località: Milano

Re: Tabelle manubri con MISURE REALI

Messaggio » 16/02/2015, 9:42

Grazie mille fantastico!

Andrea De Vecchi
Avatar utente

Messaggi: 383
Iscritto il: 14/11/2014, 11:58
Località: Milano

Re: Tabelle manubri con MISURE REALI

Messaggio » 16/02/2015, 10:02

Il manubrio di serie è riferito al serie nero della r che differisce dal argento della duke giusto?

neeko72
Avatar utente

Messaggi: 2000
Iscritto il: 01/11/2013, 19:16
Località: Cerveteri (RM)

Re: Tabelle manubri con MISURE REALI

Messaggio » 16/02/2015, 11:12

no, è l'esatto contrario.. è quello della duke, quindi argento.. io ho una duke normale

Andrea De Vecchi
Avatar utente

Messaggi: 383
Iscritto il: 14/11/2014, 11:58
Località: Milano

Re: Tabelle manubri con MISURE REALI

Messaggio » 16/02/2015, 11:14

sai dove posso trovare le misure del nero?

neeko72
Avatar utente

Messaggi: 2000
Iscritto il: 01/11/2013, 19:16
Località: Cerveteri (RM)

Re: Tabelle manubri con MISURE REALI

Messaggio » 16/02/2015, 11:21

se lo sapevo ti pare che non le mettevo?

Andrea De Vecchi
Avatar utente

Messaggi: 383
Iscritto il: 14/11/2014, 11:58
Località: Milano

Re: Tabelle manubri con MISURE REALI

Messaggio » 16/02/2015, 11:34

il codice del nero, che tu gentilmente mi hai postato foto, è identico al codice riportato nella tabella del manubrio argento e questo mi ha confuso.
Tecnicamente dovrebbe essere più simile al arancio pp però prima di comprarlo vorrei trovare le misure che nemmeno il conce sa darmi...

neeko72
Avatar utente

Messaggi: 2000
Iscritto il: 01/11/2013, 19:16
Località: Cerveteri (RM)

Re: Tabelle manubri con MISURE REALI

Messaggio » 16/02/2015, 12:24

non mi torna..

neeko72
Avatar utente

Messaggi: 2000
Iscritto il: 01/11/2013, 19:16
Località: Cerveteri (RM)

Re: Tabelle manubri con MISURE REALI

Messaggio » 16/02/2015, 12:29

e infatti..

se guardi la foto del nero da me postata il codice è 76002101...questo della duke è 76002001...

Andrea De Vecchi
Avatar utente

Messaggi: 383
Iscritto il: 14/11/2014, 11:58
Località: Milano

Re: Tabelle manubri con MISURE REALI

Messaggio » 16/02/2015, 13:45

pardon svista mia, numeri simili la memoria frega

neeko72
Avatar utente

Messaggi: 2000
Iscritto il: 01/11/2013, 19:16
Località: Cerveteri (RM)

Re: Tabelle manubri con MISURE REALI

Messaggio » 16/02/2015, 13:57

potrei dover fare delle correzioni alle misure del rizoma ma005...quel valore di altezza di 122 non mi torna, avendolo confrontato stamattina con un wrp che, da tabella, dovrebbe essere più basso e invece appare più alto...

nel pomeriggio vi faccio sapere....

pupi 1978

Messaggi: 202
Iscritto il: 20/12/2013, 22:12

Re: Tabelle manubri con MISURE REALI

Messaggio » 20/02/2015, 9:39

ma quindi mi stai dicendo che l' arancione , rispetto all' originale grigio, e' :

- piu' Largo (ok)
- piu' basso (ok)
- ma "meno" da cross ? meno dritto rispetto all' originale?
quest ultima non me la sarei aspettata...anche se pensandoci bene..essendo piu' largo un minimo dovevano renderlo piu' comodo di impugnatura per la guida Street e lo hanno "chiuso" un filo..

magari ho letto male...

pupi 1978

Messaggi: 202
Iscritto il: 20/12/2013, 22:12

Re: Tabelle manubri con MISURE REALI

Messaggio » 20/02/2015, 9:39

ma quindi mi stai dicendo che l' arancione , rispetto all' originale grigio, e' :

- piu' Largo (ok)
- piu' basso (ok)
- ma "meno" da cross ? meno dritto rispetto all' originale?
quest ultima non me la sarei aspettata...anche se pensandoci bene..essendo piu' largo un minimo dovevano renderlo piu' comodo di impugnatura per la guida Street e lo hanno "chiuso" un filo..

magari ho letto male...

pupi 1978

Messaggi: 202
Iscritto il: 20/12/2013, 22:12

Re: Tabelle manubri con MISURE REALI

Messaggio » 20/02/2015, 9:40

ma quindi mi stai dicendo che l' arancione , rispetto all' originale grigio, e' :

- piu' Largo (ok)
- piu' basso (ok)
- ma "meno" da cross ? piu' chiuso verso il pilota rispetto all' originale?
quest ultima non me la sarei aspettata...anche se pensandoci bene..essendo piu' largo un minimo dovevano renderlo piu' comodo di impugnatura per la guida Street e lo hanno "chiuso" un filo..

magari ho letto male...

pupi 1978

Messaggi: 202
Iscritto il: 20/12/2013, 22:12

Re: Tabelle manubri con MISURE REALI

Messaggio » 20/02/2015, 9:40

scusate la multi risposta...

follie del mio pc

neeko72
Avatar utente

Messaggi: 2000
Iscritto il: 01/11/2013, 19:16
Località: Cerveteri (RM)

Re: Tabelle manubri con MISURE REALI

Messaggio » 20/02/2015, 10:05

trattandosi di una naked stradale mi sembra la cosa più logica metterci un manubrio meno crossistico...

Andrea De Vecchi
Avatar utente

Messaggi: 383
Iscritto il: 14/11/2014, 11:58
Località: Milano

Re: Tabelle manubri con MISURE REALI

Messaggio » 20/02/2015, 11:53

Lunedi mi montano il nero della r poi ti saprò dire

neeko72
Avatar utente

Messaggi: 2000
Iscritto il: 01/11/2013, 19:16
Località: Cerveteri (RM)

Re: Tabelle manubri con MISURE REALI

Messaggio » 20/02/2015, 12:16

prima di montarlo misura larghezza, altezza e piega come nell'immagine che ho messo... x la piega lo poggi piatto su un tavolo con le "corna" che salgono in su... x l'altezza lo poggi nello stesso modo ma contro una parete verticale(sotto deve poggiare su ripiano o pavimento) e misuri quanto distano le "corna" dal ripiano o pavimento.. la misura prendila all'estremità superiore dei tubolari che poi a ridurla a centro tubo ci penso io..

Andrea De Vecchi
Avatar utente

Messaggi: 383
Iscritto il: 14/11/2014, 11:58
Località: Milano

Re: Tabelle manubri con MISURE REALI

Messaggio » 20/02/2015, 12:33

Effettuerò l' operazione!

neeko72
Avatar utente

Messaggi: 2000
Iscritto il: 01/11/2013, 19:16
Località: Cerveteri (RM)

Re: Tabelle manubri con MISURE REALI

Messaggio » 24/02/2015, 10:43

ho corretto un paio di misure, riprendendole con più attenzione....e inserito un nuovo manubrio wrp (modello Eddie Seel) da me verificato personalmente che a molti potrebbe interessare perchè è una versione un pò più chiusa dell'originale :wink:

Andrea De Vecchi
Avatar utente

Messaggi: 383
Iscritto il: 14/11/2014, 11:58
Località: Milano

Re: Tabelle manubri con MISURE REALI

Messaggio » 25/02/2015, 10:10

Purtroppo non sono riuscito a prendere le misure come da voi chiesto (colpa del lavoro che mi ha tenuto in ufficio) la sensazione è che sia leggermente più chiuso del grigio e notevolmente più basso a livello di larghezza forse leggermente più stretto questione di mm la posizione in moto ne risente tantissimo ho avuto la sensazione di essere comodo in più ho provato in conce stesso manubrio con pedane arretrate e devo dire che cambia tutto ma di quelle ne parleremo mese prossimo!

pupi 1978

Messaggi: 202
Iscritto il: 20/12/2013, 22:12

Re: Tabelle manubri con MISURE REALI

Messaggio » 31/03/2015, 23:18

Ed ecco il super consiglio. .

Volete un manubrio track?
Un filo più largo e più basso dell originale per una guida più carica sull avantreno ..più naked?
Non volete spendere 100 e passa euro ?

Cercate un qualunque manubrio usato exc Six days ! !!è pure nero come quello della R..

http://imageshack.com/a/img673/9785/sxdI4r.jpg

http://imageshack.com/a/img661/839/2qMxnL.jpg

http://imageshack.com/a/img540/3507/oTaBVT.jpg

http://imageshack.com/a/img538/528/JArJzK.jpg

neeko72
Avatar utente

Messaggi: 2000
Iscritto il: 01/11/2013, 19:16
Località: Cerveteri (RM)

Re: Tabelle manubri con MISURE REALI

Messaggio » 31/03/2015, 23:37

passi il ribassato....ma sinceramente non vedo un solo valido motivo per mettere un manubrio ancora più largo e dritto su una naked stradale...

pupi 1978

Messaggi: 202
Iscritto il: 20/12/2013, 22:12

Re: Tabelle manubri con MISURE REALI

Messaggio » 01/04/2015, 8:58

Provato sta mattina..
Di fatto trattasi di una maggior larghezza quasi impercettibile. .davvero pochi mm da entrambe i lati..non rilevante.

Mentre molto interessante il moderato (non esagerato )maggior carico sull anteriore che davvero è un toccasana. ..
Ora sfilero' credo un 5/7 mm e andrò alla ricerca spasmodica di pedane arretrate. .davvero ne sento il bisogno come impostazione (nell ottica ovviamente di voler guidare una naked e non un enduro).

Cmq confermo la validità. ..alla fine l ho pagato 35 spedito..
è più basso. .più figo . più performante. ..è originale ktm. .insomma..approvato e consigliato.

Johnny7690
Avatar utente

Messaggi: 129
Iscritto il: 14/11/2013, 23:42
Località: roma

Re: Tabelle manubri con MISURE REALI

Messaggio » 12/11/2015, 19:34

Io ho acquistato il pbr ktm naked racing e sono in attesa che mi arrivi (insieme alle pedane)! Non appena monto il tutto vi faccio sapere le prime impressioni!
è meglio avere 70 cavalli da sfruttare a pieno che averne 150 che non puoi scatenare!!

neeko72
Avatar utente

Messaggi: 2000
Iscritto il: 01/11/2013, 19:16
Località: Cerveteri (RM)

Re: Tabelle manubri con MISURE REALI

Messaggio » 12/11/2015, 23:04

il pbr ktm l'ho venduto a cross gia da tempo... può dirne lui :wink:

Johnny7690
Avatar utente

Messaggi: 129
Iscritto il: 14/11/2013, 23:42
Località: roma

Re: Tabelle manubri con MISURE REALI

Messaggio » 12/11/2015, 23:05

È proprio lui che me l' ha consigliato!!


Inviato dal mio iPhone utilizzando Tapatalk
è meglio avere 70 cavalli da sfruttare a pieno che averne 150 che non puoi scatenare!!

Johnny7690
Avatar utente

Messaggi: 129
Iscritto il: 14/11/2013, 23:42
Località: roma

Re: Tabelle manubri con MISURE REALI

Messaggio » 25/11/2015, 1:32

Ciao a tutti! Vi dico in breve cosa ho montato e le prime impressioni! Sella in gell pp, pedane arretrate pp, mono modificato e manubrio a piega bassa. Prime impressioni:
Posizione di guida nettamente diversa dal originale, caricata in avanti dando quindi la sensazione di essere più "padrone " della moto ed aumenta il "feeling" con l avantreno. Diciamo che nei movimenti lenti e da fermi si ha un leggero aumento della difficolta a muoversi ma nnt di che...entrando nelle curve e muovendosi nel traffico scorrevole è decisamente un' altra moto! Ti senti più un tutt'uno con la moto e ed è una cosa strepitosa! Uno stile di guida molto più naked e meno motard...proprio quello che cercavo!


Inviato dal mio iPhone utilizzando Tapatalk
è meglio avere 70 cavalli da sfruttare a pieno che averne 150 che non puoi scatenare!!

neeko72
Avatar utente

Messaggi: 2000
Iscritto il: 01/11/2013, 19:16
Località: Cerveteri (RM)

Re: Tabelle manubri con MISURE REALI

Messaggio » 25/11/2015, 9:32

perdonami, ma che c'entra in un topic che parla SOLO di manubri?

Johnny7690
Avatar utente

Messaggi: 129
Iscritto il: 14/11/2013, 23:42
Località: roma

Re: Tabelle manubri con MISURE REALI

Messaggio » 25/11/2015, 11:18

Avevo scritto che avrei condiviso le mie impressioni con il manubrio...ho aggiunto qualche info in piu per renderla piu utile agli altri...


Inviato dal mio iPhone utilizzando Tapatalk
è meglio avere 70 cavalli da sfruttare a pieno che averne 150 che non puoi scatenare!!

Auron1993

Messaggi: 136
Iscritto il: 22/04/2014, 12:51

Re: Tabelle manubri con MISURE REALI

Messaggio » 22/02/2016, 9:39

Voi che manubrio un po più da naked senza spendere 100€ avete montato?
Impressioni?
Grazie

neeko72
Avatar utente

Messaggi: 2000
Iscritto il: 01/11/2013, 19:16
Località: Cerveteri (RM)

Re: Tabelle manubri con MISURE REALI

Messaggio » 22/02/2016, 10:21

non esistono manubri da 28 che non costino almeno 90€ nuovi..

io montai il rizoma ma005 ed era perfetto se non che l'avrei voluto 1cm più largo x lato.

El Blanco
Avatar utente

Messaggi: 234
Iscritto il: 01/08/2014, 21:45

Re: Tabelle manubri con MISURE REALI

Messaggio » 22/02/2016, 10:49

Anche se non è di marca top, io ho preso e montato un BCR Oversize Cross nero, il costo è di 40,00€ circa.
Neeko, se vuoi aggiungerlo alla tabella le quote sono:

Larghezza: 802
Altezza (cm): 65
Rialzo: 60
Chiusura: 200
Rientro: 57

Grazie alla tabella di Neeko si può evincere che:

- è il più basso di tutti
- e leggermente più corto del R
- è leggermente più chiuso del R ma resta molto aperto

Proprio quello che stavo cercando.

Nei prossimi giorni posto qualche foto del manubrio montato per dare un idea di come sta.
